類別：閘閥 ? 發布時間：2020-12-25 12:59 ? 瀏覽： 次

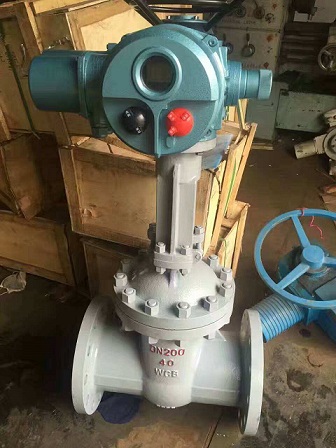

上海滬貢閥門制造有限公司從事〖調節型電動閘閥〗的供應商,可提供調節型電動閘閥結構圖,調節型電動閘閥外形尺寸圖,調節型電動閘閥型號,調節型電動閘閥作用特點,調節型電動閘閥工作原理,調節型電動閘閥批發廠家,調節型電動閘閥執行標準,歡迎新老客戶來電，來函，我們將為您提供貼心的服務。以下就是關于調節型電動閘閥說明書的詳細概述:
結構特點
①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴!使用安全可靠。
?、陂y瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
?、坶y瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
?、奘謩?dòng)閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
?、喑醮伟惭b和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
安裝注意事項：
1、安裝前應清洗管道、閥門內腔、密封面和全部外露傳動副表面的污垢和泥砂，不得碰傷密封面。
2、檢查各處螺栓是否均勻擰緊。
3、安裝時要選配合適的手動裝置。
4、手動裝置與閥門的連接要牢固可靠。
5、手動裝置安裝后要使產品啟閉自如。
6、手動裝置與閥門可潤滑處要定期注潤滑劑，一般為一月一次。
7、環境條件不好的情況下，手動裝置上邊要加防護裝置。
8、起重吊索不許系結在電裝或閥桿上，應置于閥門腰部。
9、閥門安裝好后，應按電裝說明書進行調試，然后再正式運行。
10、閥門在管道上安裝好后，管路試壓時，必須全部開啟。
11、閥門在運行中如遇到斷電，應*先切斷電源，按照手動時搬動扳手，進行操作。
12、在運行前，電裝內應注入不低于閥桿根徑底面的潤滑油。
13、閥桿外露部分的電裝傳動部分，應定期添加潤滑油。
調節型電動閘閥是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘閥通過閥座和閘板接觸進行密封，通常密封面會堆焊金屬材料以增加耐磨性，如堆焊1Cr13、STL6、不銹鋼等。閘板有剛性閘板和彈性閘板，根據閘板的不同，閘閥分為剛性閘閥和彈性閘閥。
|
調節型電動閘閥工作原理 調節型電動閘閥的閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置即行程來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥，或叫暗桿閘閥。 |
|
調節型電動閘閥有哪些注意事項 1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。 2、雙閘板閘閥應垂直安裝(即閥桿處于垂直位置，手輪在頂部 )。 3、帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )。 4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。 5、如果閥門經常開關使用，每月至少潤滑一次。 6、閘閥只供全開、全關各類管路或設備上的介質運行之用，不允許作節流用。 7、帶手輪或手柄的閘閥，操作時不得再增加輔助杠杠(若遇密封不嚴，則應檢查修復密封面或其他零件)。手輪、手柄順時針旋轉為關閉，反之則開啟。帶傳動機構的閘閥應按產品使用說明書的規定使用。 |
|
調節型電動閘閥有哪些制造標準 (1)GB/T 12232-2005 通用閥門 法蘭連接鐵制閘閥 (2)GB/T 12234-2007 石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥 (3)GB8486-87 《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條例》 (4)GB8465.1-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》 (5)JB/T53162-1999 《閘閥產品質量分等》 (6)JB/T5298-91《管線用鋼制平板閘閥》 (7)JB/Z243-85《閘閥靜壓壽命實驗規程》 (8)JB/TQ648-8《鐵質對夾式平板閘閥》 (9)JB/T53200-94《鐵質對價平板閘閥 產品質量分等》 (10)JB/T53242-94《鋼制平板閘閥 產品質量分等》 |
|
調節型電動閘閥在安裝中有何要求 1)、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。 2)、安裝在保溫管道上的各類手動閥門，手柄均不得向下。 3)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。 4)、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。 5)、帶傳動機構的閘閥，按產品使用說明書的規定安裝。 |
