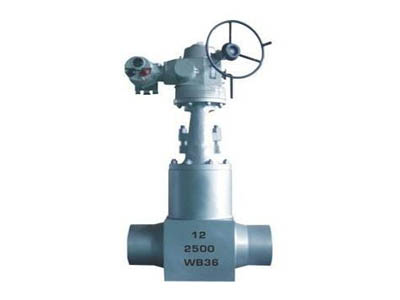

Z9(5)61Y高溫高壓電站閘閥
類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
閥門型號：Z960Y-P54100V,Z961Y-P54100V,Z962Y-P54100V
Z960Y-P54140V,Z961Y-P54140V,Z962Y-P54140V
Z960Y-P54170V,Z961Y-P54170V,Z962Y-P54170V
連接形式：焊接連接
產品材質：WC6,WC9,20CrMoV,15Cr1MoV等
公稱通徑：DN50-DN500
適應介質：水、蒸汽、油品等
液化氣、天然氣、煤氣等
壓力環境：P54100V ,P54140V,P54170V
工作溫度：-29～+590℃
閥門標準：JB/T3595
流動方向：雙向
電站閘閥 有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能..
電站閘閥 有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲(網)。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
產品結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動
Z9(5)61Y高溫高壓電站閘閥主要零件的材料說明：
| 零件名稱 | 材料牌號 | |||
| 閥體 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
| 閘板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
| 閥座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 閥桿 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
| 20Cr1Mo1V1A | 20Cr1MoVA | |||
| 閥蓋 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| WCB | WC1 | WC6 | WC9 | |
| 填料 | 增強柔性石墨 | |||
| 支架 | WCB | WCB | WCB | WCB |
| WC1 | WC6 | WC9 | ||
| 密封環 | S軟鋼(增強柔性石墨) | S軟鋼 | F軟鋼 | |
| 空桿螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
| 適用溫度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
Z9(5)61Y高溫高壓電站閘閥主要外形尺寸
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸Main external and connecting dimensions | 電動裝置Electric dewice | 重量Weight | ||||
| d | L | H | L1 | L2 | |||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z960Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z960Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z960Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
