類別：蝶閥 ? 發布時間：2021-04-20 08:55 ? 瀏覽： 次

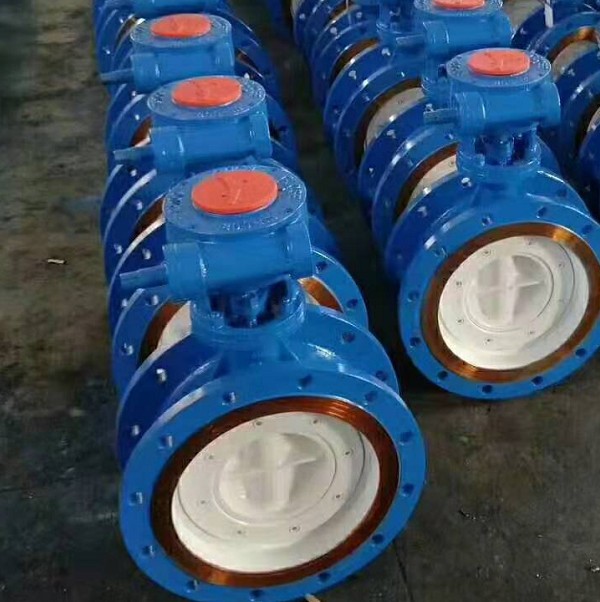

DS343H雙向壓法蘭蝶閥性能特點:
1、特殊的結構形式可任意調整密封比壓，使密封面不易損壞，提高閥門的使用壽命。
2、蝶閥操作扭矩較小，轉90度啟閉，輕便迅速。
3、流阻小，具有良好的水力特性，流量特性近似傾斜直線，節能效果好，雙向密封對水流無方向要求。
4、蝶閥密封性能可靠，啟閉次數達20000次以上，使用壽命20年以上。
5、閥板采用符合流體力學性能的平衡形結構流道設計，在閥門全開時阻力系數≤0.15。
DS343H雙向壓法蘭蝶閥技術規范描述:
1、蝶閥為雙向承壓，雙向不銹鋼金屬硬密封，結構簡單緊湊、重量輕、操作方便，性能可靠，功能齊全，造型美觀大方，便于維修。
2、蝶板密封圈在蝶閥安裝后，在閥體內均可容易更換和調整。
3、蝶閥蝶板采用的是平衡形結構，此結構剛度好，過流面積大，流阻小，這樣在閥門全開時，不易產生抖動現象，全關時，能有效的阻止密封圈的過度變形，防止損壞整個密封圈導致閥門泄漏。
4、閥體密封面采用不銹鋼密封，不銹鋼閥座材料具有良好的抗擦傷性，抗氣蝕性和硬度穩定性，試驗證明在2.5Mpa壓力狀態下，閥門連續開啟25000次，未見有擦傷現象)大大提高了閥門的使用壽命。
5、在軸承與體腔內接觸部位加有2道編織型密封圈，可防止泥沙等顆粒狀介質進入軸承中，造成卡死現象。
6、雙偏心雙向金屬硬密封蝶閥可采用液控、氣動、電動、渦輪等不同的驅動方式。
DS343H雙向壓法蘭蝶閥主要技術參數：
|
公稱通徑 |
DN(mm) |
50～1200 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動方式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
|||||
|
適用溫度 |
碳鋼:-29℃～425℃不銹鋼-40℃～600℃ |
|||||
DS343H雙向壓法蘭蝶閥外形連接尺寸：
|
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸(標準值) |
|||||||||||||
|
L |
H |
D343H |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
毫米 |
英寸 |
法蘭 |
對夾 |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
|
|
50 |
2 |
108 |
43 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
21/2 |
112 |
46 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
3 |
114 |
64 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
4 |
127 |
64 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
5 |
140 |
70 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6 |
140 |
76 |
175 |
555 |
270 |
280 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
8 |
152 |
89 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
10 |
165 |
114 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
12 |
178 |
114 |
283 |
800 |
380 |
420 |
400 |
395 |
12-22 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
14 |
190 |
127 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
400 |
16 |
216 |
140 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
450 |
18 |
222 |
152 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
500 |
20 |
229 |
152 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
715 |
650 |
20-33 |
|
600 |
24 |
267 |
154 |
470 |
1225 |
480 |
490 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
700 |
28 |
292 |
165 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
32 |
318 |
190 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
|
900 |
36 |
330 |
203 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
|
1000 |
40 |
410 |
216 |
770 |
1795 |
850 |
900 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
|
1200 |
48 |
470 |
254 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
DS343H雙向壓法蘭蝶閥訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請?jiān)谟唵沃姓f(shuō)明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6.中致閥門所有產品質保時間為：客戶正式安裝使用12個月之內或產品出廠18個月之內。
